您的位置：網站首頁 > 技術文章 > 抽油機多用表在油田現場的廣泛應用 一、產品簡介

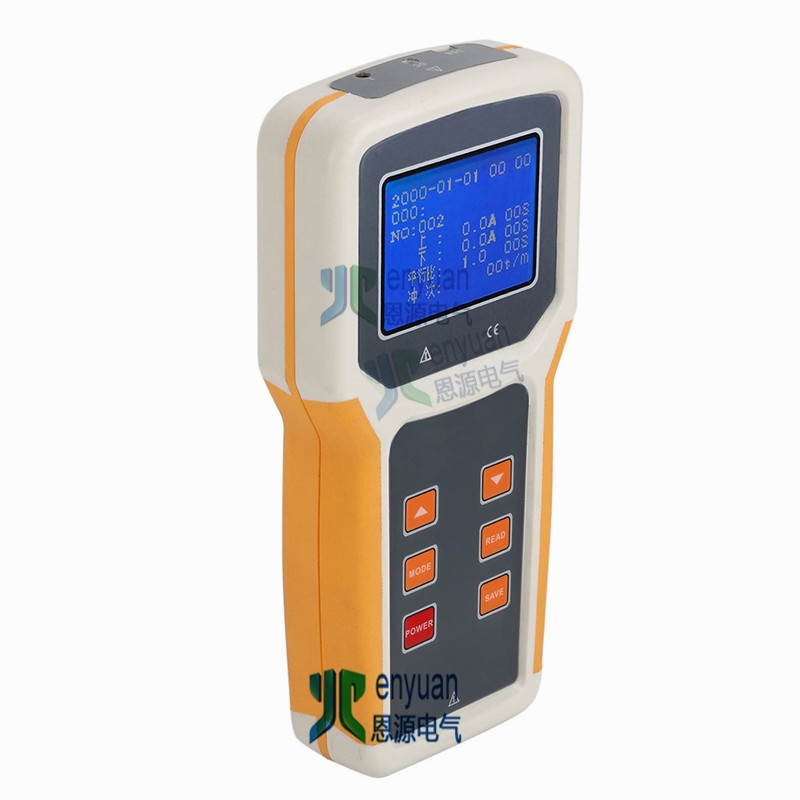

YES9050抽油機多用表是一款專為油田現場測試的全自動、多功能、數字式、智能型儀表，具有高精度、高穩定、低功耗、使用方便等特點?？赏瑫r測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、抽油機上下沖程的最大電流、沖程比、上下沖程時間、每分鐘的沖程次數，從而判別抽油機的工作狀況，為用電檢查人員、油田抽油機調試人員、工程技術人員、電工、采油工、計量人員在現場對抽油機井的電參數電平衡進行隨時監測，提供一種安全、準確、便捷的新型油田儀表。
YES9050抽油機多用表選用新型材料設計制作外殼模具，配有防震、防滑、高絕緣護套，采用LCD顯示器，所有被測參數同屏顯示，一目了然，盡顯精美豪華外觀。儀表配有DC充電接口及USB接口，可存儲500組數據，通過系統軟件上傳所存數據到電腦，便于領導查詢，實現歷史數據查詢、讀取、分析、保存、報表、打印等。同時，儀表還具有管理員設置功能，密碼進入，包括時鐘設置、井號設置、密碼設置。
一、技術規格
功 能 | 同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的最大電流、沖程比、上下沖程時間、每分鐘的沖程次數 | ||
電 源 | DC7.2V（1.2V 6節5號可充電電池） | ||
鉗口尺寸 | 圓口形電流鉗：34mm×36mm | ||
量 程 (全自動) | 電壓：AC 0V～700V | 電壓：AC 1V | 電壓：±(2%FS) |
電流：AC 0.0A～300A | 電流：AC 0.1A | 電流：±(2%FS) | |
相位：0°～360° | 相位：1° | 相位：±10° | |
頻率：45.0Hz～65.0Hz | 頻率：0.1Hz | 頻率：±1 Hz | |
井號數量 | 100號 | ||
數據存儲 | 500組 | ||
USB接口 | USB接口，所存數據上傳電腦，便于分析管理數據，通過軟件編輯井號 | ||
通 訊 線 | USB通訊線，長1米 | ||
井號設置 | 11位代碼，可以通過儀表或上位機軟件編輯井號 | ||
時鐘功能 | 有 | ||
密碼設置 | 有，6位數字密碼 | ||
背光功能 | 有，適合昏暗場所及夜間使用 | ||
自動關機 | 儀表無操作約15分鐘后關機 | ||
功 耗 | 背光燈開啟最大耗電50mA | ||
背光燈關閉儀表耗電30mA | |||
顯示模式 | LCD顯示，128dots×64dots | ||
儀表尺寸 | 長寬厚：204mm×100mm×35mm | ||
檢測速率 | 約2秒/次 | ||
電池電壓 | 儀表適時顯示電池電壓，當電池電壓低于5.5V時，電池電壓低符號顯示，請及時充電 | ||
儀表質量 | 約1kg(含附件) | ||
測試線長度 | 1.5m | ||
電流鉗線長 | 2m | ||
工作溫濕度 | -20℃～40℃；80%Rh以下 | ||
存放溫濕度 | -10℃～60℃；70%Rh以下 | ||
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ | ||
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 | ||
絕 緣 | 儀表線路與護套外殼之間≥100MΩ | ||
結 構 | 雙重絕緣，帶絕緣防振護套 | ||
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 | ||
三、配置清單
主 機 | 1臺 |
儀 表 包 | 1個 |
電 流 鉗 | 1把 |
系統軟件光盤 | 1份 |
USB通訊線 | 1條 |
測 試 線 | 2條 |
充 電 器 | 1個 |
可充電電池 | 5節 (1.2V 5號電池) |
說明書、保用證 | 1份 |
